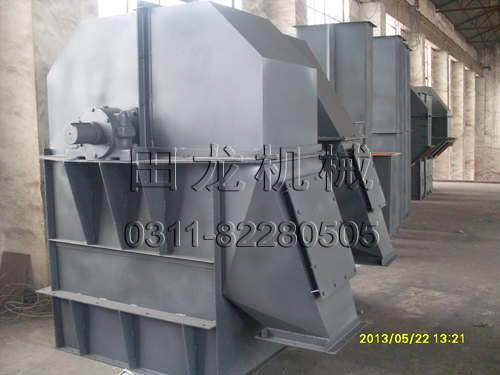

NE型板鏈式提升機

發布日期：10-01-01 15:03:24 瀏覽次數：

NE系列板鏈式提升機是引進國外先進技術開發的新產品。該系列提升機適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般超過200℃，提升高度最高40m。其特點主要有：提升范圍廣，輸送能力大，驅動功率小，流入式喂料，重力誘導式卸料，使用壽命長，提升高度高，密封性好，運行平穩可靠，操作維修方便，結構緊湊、剛性好、運行費用低。

（二）技術參數

NE系列提升機的技術參數
NE系列提升機的技術參數
型號	提升量㎥/h	物料最大塊度（mm）
		允許占百分比％
		10	25	50	75	100
NE15	16	65	50	40	30	25
NE30	31	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	55
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	441	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110

（三）NE系列板鏈提升機的結構:
        板鏈式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
        運行部件——由料斗和套筒滾子鏈條組成，NE15、NE30采用單排鏈，NE50－NE800采用雙排鏈。
        驅動裝置——采用多種驅動組合驅動，(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。驅動制裝置分左裝和右裝兩種。
        上部裝置——安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節——部分中間節裝有軌道(雙鏈)，以防止鏈條工作中擺動。
下部裝置——安裝有自動張緊裝置。

（四）提升機的動力配備

NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400型提升機的最大提升量、最大提升高度及動力配備

NE型動力配備表
型號	輸送量㎥/h	驅動裝置		相應力提升最大高度（m）								適宜物料
		功率kw	減速機減速比	物料容重（t/㎥)
		功率kw	減速機減速比	0.6	0.8	1.0	1.2	1.4	1.6	1.8	2.0
NE15	10	1.5	47	30.28	28.78	27.28	25.78	21.78	17.28	15.28	23.28	粉狀小顆粒狀
	10	2.2	47					24.28	23.28	22.28	21.28
	16	1.5	29	30.78	24.28	11.78	8.28	7.28	6.28
		2.2	29		28.78	27.28	23.28	18.28	15.78	13.78	12.28
		3	29				25.78	24.28	23.28	19.28	17.28
		4	29							22.28	21.28
NE30	18.5	1.5	47	28.13	18.63	14.63	11.63	8.13	7.13	6.13	5.13	粉狀小顆粒狀塊狀
		2.2	47	42.13	31.13	24.13	18.13	15.63	13.13	9.63	8.63
		3.0	47	47.63	43.13	34.13	28.13	26.63	18.63	16.63	14.63
		4	47		44.13	41.13	38.13	32.13	28.13	24.63	22.13
		5.5	47				38.63	36.13	34.13	32.13	30.63
	31	1.5	29	14.63	8.63	6.63	5.13	4.13				粉狀小顆粒狀塊狀
		2.2	29	24.13	16.13	12.63	8.63	7.13	5.63	5.13	4.13
		3	29	33.63	24.63	17.63	14.63	12.13	8.63	7.63	6.63
		4	29	45.63	33.63	28.63	21.63	17.13	14.63	12.63	9.63
		5.5	29	47.13	43.63	37.63	30.63	26.13	22.63	18.13	16.13
		7.5	29			40.63	38.13	35.63	31.63	27.63	24.63
		11	29						33.63	31.63	30.13
NE50	35	1.5	47	12.63	7.63	5.63	4.63	3.63				粉狀小顆粒狀塊狀
		2.2	47	19.63	14.13	9.13	7.63	6.13	5.13	4.13	3.63
		3	47	29.63	21.63	15.63	12.63	9.13	7.63	6.63	5.63
		4	47	40.63	29.63	23.63	17.63	14.63	12.63	9.63	8.13
		5.5	47	49.13	41.63	33.13	27.13	23.13	18.13	16.13	14.13
		7.5	47		45.63	41.63	37.63	32.13	27.63	24.63	21.63
		11	47				38.63	36.63	34.13	32.13	30.13
	60	1.5	29	5.63	3.63							粉狀小顆粒狀塊狀
		2.2	29	9.13	6.13	4.63	3.63
		3	29	15.13	9.13	7.13	5.63	4.63	3.63	3.13
		4	29	22.63	15.13	10.13	8.13	6.63	5.63	4.63	4.13
		5.5	29	32.13	23.63	17.13	13.63	9.63	8.13	7.13	6.13
		7.5	29	44.63	32.63	25.63	19.63	16.63	14.13	12.13	9.13
		11	29	48.63	44.63	38.63	32.13	27.13	23.63	19.13	16.63
		15	29			41.13	38.13	35.63	33.13	28.63	25.63
		18.5	23							31.13	29.13
